Alın Kaynaklı Bağlantı Parçaları İçin Nihai Kılavuz: Bilmeniz Gereken Her Şey

Alın Kaynaklı Boru Ek Parçaları Nelerdir?

Alın kaynaklı boru bağlantı parçaları kalıcı, sızdırmaz bir bağlantı oluşturarak bir boru sistemi içindeki boru bölümlerini doğrudan boru uçlarına kaynaklayarak bağlamak, yönlendirmek veya sonlandırmak için kullanılan bileşenlerdir. Dişli veya soket kaynak bağlantı parçalarının aksine, alın kaynak bağlantı parçalarının kenarları, kaynakçının bağlantı parçasını ve boruyu tek bir sürekli kaynakta birleştirmesine izin vermek için kenarlarda eğimlidir, bu da minimum akış kesintisi ile pürüzsüz bir iç yüzey sağlar.

Bu bağlantı yöntemi, aşırı koşullar altında bağlantı bütünlüğünün tartışılamaz olduğu petrol ve gaz boru hatları, enerji üretim tesisleri ve kimyasal işleme tesisleri dahil olmak üzere yüksek basınçlı ve yüksek sıcaklıktaki endüstriyel uygulamalarda yaygın olarak tercih edilmektedir. Kaynağın kendisi ayrı bir mekanik bağlantı yerine boru yapısının bir parçası haline geldiğinden, alın kaynak bağlantı parçaları genellikle alternatif birleştirme yöntemlerine kıyasla üstün güç ve güvenilirlik sunar.

Yaygın Alın Kaynak Bağlantı Parçaları Türleri

Alın kaynak bağlantı parçaları, her biri bir boru düzeninde belirli bir işlevi yerine getirmek üzere tasarlanmış çeşitli standart şekillerde gelir. Bu türleri anlamak, mühendislerin ve satın alma ekiplerinin her uygulama için doğru bileşeni belirlemesine yardımcı olur.

Dirsekler

Dirsekler change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Tişörtler

Tişörtler allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Redüktörler

Redüktörler connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

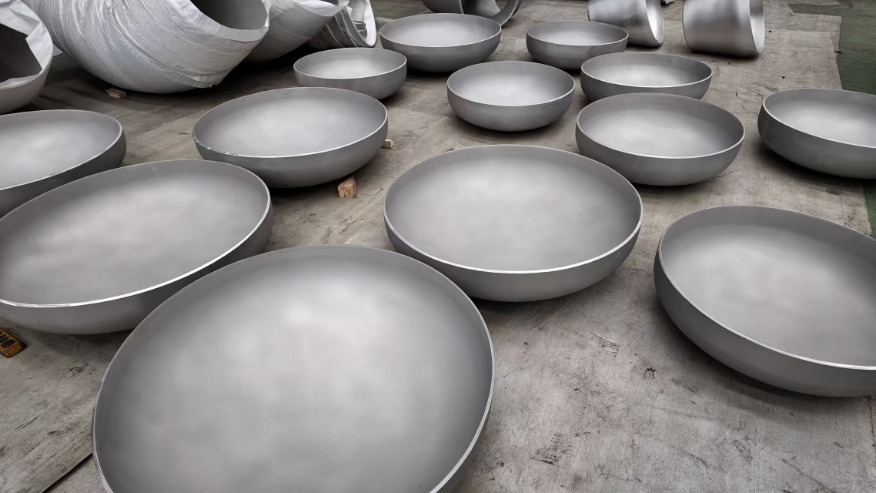

Kapaklar

Kapaklar are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Alın Kaynaklı Bağlantı İmalatında Kullanılan Malzemeler

Malzeme seçimi alın kaynak bağlantı parçalarının performansını, maliyetini ve uygulama uygunluğunu önemli ölçüde etkiler. Aşağıdaki tablo, endüstriyel boru sistemlerindeki yaygın malzemeleri ve bunların tipik kullanım durumlarını özetlemektedir.

Duvar Kalınlığını ve Program Derecelendirmelerini Anlamak

Alın kaynaklı bağlantı parçaları, bağlantı parçasının dış çapına göre et kalınlığını gösteren özel boru programlarına uyacak şekilde üretilir. Ortak programlar Çizelge 10, 40 ve 80'i içerir; daha yüksek program sayıları, daha fazla iç basınca dayanabilecek daha kalın duvarları gösterir. Bağlantı elemanı ve bağlantı borusu arasındaki uyumsuz duvar kalınlığı kaynak bağlantısında zayıf noktalar oluşturup genel sistem bütünlüğünü tehlikeye atabileceğinden doğru programın seçilmesi kritik öneme sahiptir.

Mühendisler genellikle sistemin çalışma basıncına, sıcaklığına ve belirli malzemenin mekanik özelliklerine göre gerekli program derecelendirmelerini hesaplar ve genellikle fabrika yapımı alın kaynaklı bağlantı parçaları için boyut ve tolerans gereksinimlerini yöneten ASME B16.9 gibi standartlara atıfta bulunur.

Alın Kaynaklı Bağlantı Parçalarının Diğer Bağlantı Tiplerine Göre Temel Avantajları

Alın kaynaklı bağlantı parçaları, dişli veya flanşlı alternatiflerle karşılaştırıldığında onları zorlu endüstriyel uygulamalar için tercih edilen seçenek haline getiren çeşitli pratik avantajlar sunar.

• Bağlantı parçası ile boru arasındaki tamamen kaynaşmış bağlantı sayesinde üstün bağlantı gücü.
• Titreşim veya termal döngü altında gevşeyebilen dişli bağlantılara kıyasla daha az sızıntı riski.
• Bağlantı parçası boyunca türbülansı ve basınç düşüşünü en aza indiren pürüzsüz iç delik.
• Mekanik bağlantıların arızalanabileceği yüksek sıcaklık ve yüksek basınçlı sistemler için daha uygundur.
• Düzgün kaynak yapıldıktan ve incelendikten sonra uzun vadeli bakım gereksinimleri azalır.

Kurulum ve Kalite Kontrol Hususları

Alın kaynak bağlantı parçalarının doğru montajı, yetenekli kaynakçıların ve kaynak başlamadan önce doğru eğim verme ve hizalama da dahil olmak üzere bağlantı noktası hazırlığına dikkat edilmesini gerektirir. Bağlantı parçası ile boru arasındaki herhangi bir yanlış hizalama veya tutarsız boşluk, özellikle arızanın ciddi güvenlik sonuçlarına yol açabileceği yüksek basınçlı uygulamalarda, bağlantının yapısal bütünlüğünü tehlikeye atan kaynak kusurlarına neden olabilir.

Radyografik test, ultrasonik muayene ve boya penetrant testi gibi kalite kontrol önlemleri, kurulumdan sonra kaynak bütünlüğünü doğrulamak için, özellikle de tespit edilemeyen kaynak kusurlarının zamanla felaketle sonuçlanabilecek arızalara yol açabileceği enerji üretimi veya petrokimya işleme gibi kritik sistemlerde yaygın olarak kullanılır.

Projeniz için Doğru Alın Kaynak Bağlantısının Seçilmesi

Doğru alın kaynağı bağlantısının seçilmesi, borunun çalışma basıncı, sıcaklık aralığı, taşınan sıvı veya gaz ve çevredeki çevresel koşullar dahil olmak üzere birçok faktörün birlikte değerlendirilmesini içerir. Bilgili bir tedarikçiyle yakın işbirliği içinde çalışmak ve geçerli endüstri standartlarını referans almak, seçilen bağlantı parçalarının, malzemelerin ve program değerlerinin spesifik boru sisteminin talepleriyle tam olarak uyumlu olmasını sağlayarak sonuçta tüm kurulum boyunca uzun vadeli güvenilirliği ve güvenliği destekler.
